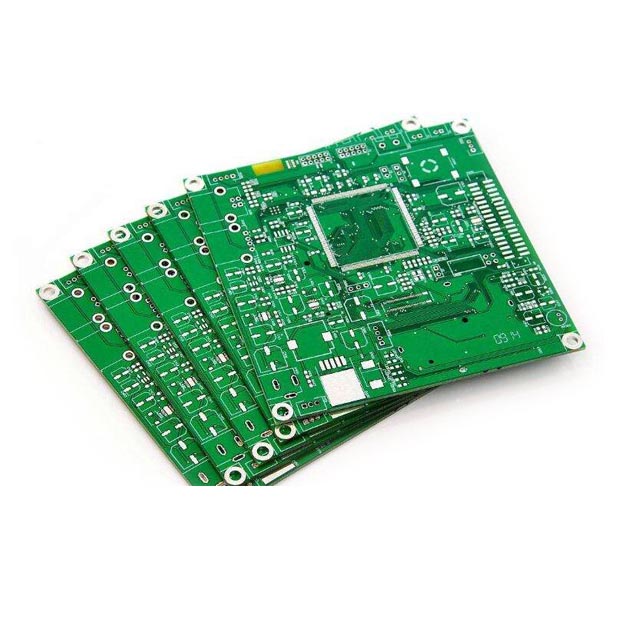

Vícevrstvá PCB (deska s plošným obvodem) se široce používá pro vícevrstvé zapojení a připojení v elektronických zařízeních. Mezi jeho hlavní použití patří, ale nejsou omezeny na následující body:
Za prvé, vícevrstvá PCB umožňuje složitější konstrukci obvodu v omezeném prostoru. Zvýšením počtu vrstev mohou návrháři uspořádat obvody a signály mezi různými vrstvami, a tím
Snížení vzájemného rušení a zlepšování integrity signálu. To je zvláště důležité u vysokofrekvenčních a vysokorychlostních aplikací, jako jsou počítače, komunikační zařízení a špičková spotřební elektronika.
Za druhé, při poskytování elektrické izolace,Multiply-vrstvová tuhá plošná plošná PCBMůže také účinně snížit celkovou velikost a hmotnost desky obvodu. U malých elektronických zařízení, jako jsou chytré telefony, tablety a vestavěná zařízení, mohou vícevrstvé PCB podporovat složité funkce, aniž by zabíraly příliš mnoho prostoru, což pomáhá navrhovat lehčí a přenosnější produkty.
Kromě toho vícevrstvé PCB také zvyšují flexibilitu výrobního procesu. Návrháři mohou distribuovat různé funkční moduly v různých vrstvách, aby usnadnili následné sestavení a testování. Zejména v oblastech, jako je automobilový průmysl, lékařská elektronika a průmyslová kontrola, které vyžadují spolehlivost a stabilitu, výhody s vysokou životností a výhody kabeláže s vysokou hustotouMultiply-vrstvová tuhá plošná plošná PCBjsou zvláště prominentní.
Největší rozdíl meziMultiply-vrstvová tuhá plošná plošná PCBDesky a jednostranné a oboustranné desky jsou přidáním vnitřního výkonu a pozemních vrstev. Síť a pozemní sítě jsou směrovány hlavně na výkonové vrstvě. Na vícevrstvých deskách PCB je na obou stranách každé substrátové vrstvy vodivý kov a pro spojování desek se používají speciální lepidla dohromady a mezi každou deskou je izolační materiál. Vícevrstvé kabeláž PCB je však založena hlavně na horních a dolních vrstvách, doplněných střední vrstvou vedení. Návrh tuhých desek PCB s více vrstvami je proto v podstatě stejný jako metoda návrhu oboustranných desek. Klíčem je, jak optimalizovat zapojení vnitřní elektrické vrstvy, aby byla zapojení desky obvodu rozumnější. Nevyhnutelný produkt multifunkčního vývoje, velké kapacity a malého objemu.
PCB je deska obvodu vyrobená podobným způsobem jako tisk, takže běžné PCB jsou spojeny dohromady v několika vrstvách a každá vrstva má pryskyřici izolační substrát a vrstvu kovového obvodu. Nejzákladnější PCB je rozdělena do 4 vrstev. Horní a spodní obvody jsou funkční obvody, které uspořádají nejdůležitější obvody a komponenty a střední dva obvody jsou zemní vrstvy a výkonové vrstvy. Výhodou je, že může provádět opravy signálních vedení a lepší rušení štítu. Obecně řečeno, 4 vrstvy jsou dostatečné pro normální provoz PCB, takže tzv. 6 vrstev, 8 vrstev a 10 vrstev ve skutečnosti přidávají další vrstvy obvodu pro zlepšení elektrické kapacity PCB, tj. Tlakovou ložiskovou kapacitu.
Zvýšení počtu vrstev PCB tedy znamená, že uvnitř může být navrženo více obvodů. Kdy pro paměť potřebujete zvýšit počet vrstev PCB? Podle výše uvedeného je samozřejmě, když je elektrická energie PCB příliš silná nebo příliš vysoká. Kdy je napětí a proud paměťové desky nejsilnější? Hráči, kteří hráli přetaktování, budou vědět, že pokud paměť chce dosáhnout lepšího výkonu, musí být pod tlakem, aby se zvýšila provozní frekvence. Proto není pro nás obtížné dospět k závěru, že když lze paměť použít při vysokých frekvencích nebo přetaktování.
